水力發電是電力工程領域的重要發電方式，由水輪機和發電機組成的水輪發電機組是水電站以及水力發電廠的核心設備，其中水輪機葉片既是衡量水輪機制造水平的標志，也是影響水輪機效率的重要因素，同時，水力發電設施龐大，對檢測設備的要求更高。本文通過在雅礱江現場檢測水輪機葉片缺陷的具體案例，幫助您了解工業內窺鏡檢測水電站水輪發電機組的技術應用。

檢測背景：客戶反映水輪機葉片在安裝時出現碰撞，需要檢查發生碰撞的上下止漏環位置是否有摩擦、撞擊痕跡等?，F(xiàn)場情況給檢測帶來一定難度，在將輪機側向平移之后，上止漏環可檢測空間為4.0mm，下止漏環可檢測空間為5.3mm左右，需要小口徑檢測產品。

檢測設備：采用北京韋林意威特工業內窺鏡有限公司的 Mentor Visual iQ 工業視頻內窺鏡開展止漏環檢測，該系列產品支持靈活更換探頭，因此可以在檢測過程中根據實際情況分別選用直徑4.0mm和2.2mm的視頻探頭。

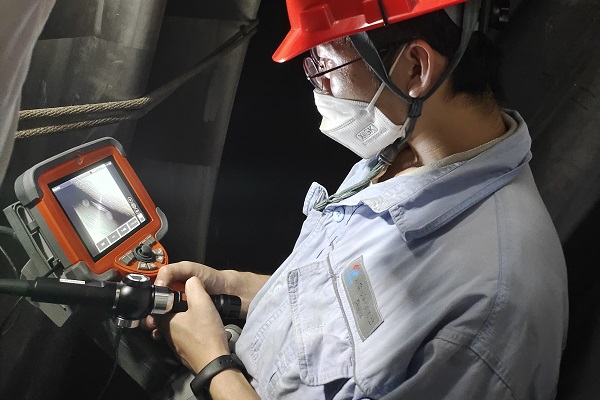

檢測方法及過程：檢測人員查看安裝記錄確定待檢測的碰撞位置及相關檢測范圍，隨后攜設備爬過輪機葉片縫隙，進入輪機中對碰撞位置附近的止漏環進行檢測；首先，使用 4.0mm 前視近焦觀察鏡頭對下止漏環的3級臺階分別進行檢測，并且在碰撞位置處觀察到多處摩擦、碰撞的痕跡，且主要集中在2級到3級臺階附近；然后使用 2.2mm 直徑探頭對上止漏環進行檢測，上止漏環共有3級臺階，同樣在檢測范圍內發現多處摩擦碰撞痕跡，并且較下止漏環來說，上止漏環的摩擦、碰撞痕跡范圍較大，也更為嚴重。

檢測結果：客戶根據工業內窺鏡檢測結果明確了水輪機葉片碰撞損傷的具體情況，制定了有針對性的處理策略，高效地解決了問題。

在上面介紹的案例中，Mentor Viusal iQ 工業視頻內窺鏡在水輪機葉片檢測中的技術應用，充分發揮了色彩還原好、檢測效率高的特點，可迅速、清晰的檢測水輪機葉片摩擦、撞擊痕跡。此外，面對檢測穿插孔徑小的現場需求，Mentor Visual iQ 的 2.2mm 直徑和 4.0mm 直徑的視頻探頭，表現出了出色的小口徑通過性能以及檢測效率。

水輪機葉片僅僅是水力發電行業設施的一個組成部分，實際上，工業內窺鏡在水電站水輪發電機組的檢測應用還有很多，能夠輔助客戶更直觀地看到機組內部的狀況，預測隱匿的故障，預防可能的事故，更高效地用蘊藏在水中的能量為人類造福。

北京韋林意威特工業內窺鏡有限公司，是原GE內窺鏡的專門經銷商，現已轉隸為貝克休斯(Baker Hughes)集團檢測科技(Waygate Technologies)業務旗下的美國韋林工業內窺鏡產品及服務在中國授權的專門經銷商。如果您希望進一步咨詢水輪機檢測用內窺鏡的詳細信息，歡迎與我們聯系。
