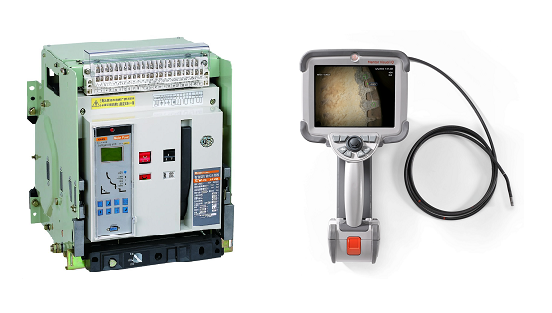

工業內窺鏡是檢測電氣設備的間接目視檢測設備，具有高效直觀的特點。氣體絕緣開關設備、干式電抗器包封以及變壓器的繞組油道內部等，都可以利用內窺鏡進行觀察、拍照，可看清內部是否有異物、零部件裝配是否到位、是否松動等。一旦發現缺陷，還可以測量缺陷尺寸、或者配合專用機械手清理異物，節省大量的檢修時間和費用。電氣設備非常多，本文選擇其中的變電站一次設備斷路器作為例子，介紹工業內窺鏡在檢修中的應用。

為什么要定期檢修斷路器？

斷路器是變電站一次設備中的重要組件，在系統發生故障時負責迅速切斷故障電源，防止事故擴大，斷路器的重要性由此可見一斑。而與此同時，斷路器常安置于戶外，常年經受戶外環境的考驗：雨水的沖刷、風沙的吹蝕，其內部容易出現堵塞、破損、松卸等問題，而這些問題都可能進一步惡化直至影響斷路器的工作狀態，無法可靠工作的斷路器將成為電網的巨大隱患。在這種情況下，采用工業內窺鏡對其進行定期檢修成為重要的手段之一。

工業內窺鏡檢修斷路器的原理

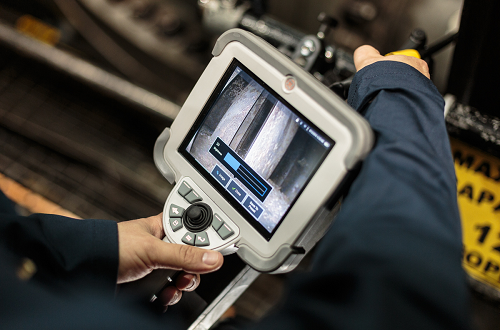

斷路器的作用決定了其機箱內部元件結構的復雜性，而戶外的工作環境又使其整體具有一定的封閉性，肉眼難以看到內部狀況，傳統的拆卸檢查無疑是低效的，而且有可能影響性能。工業內窺鏡由視頻柔性探頭、插人管和主機系統三部分組成，其中視頻柔性探頭是工業電子內窺鏡核心部分，探頭中CCD像素的高低決定了內窺鏡顯像的質量。小巧靈活的探頭可以直接從斷路器頂蓋或者預留手孔中探入到斷路器內部、依靠自身的照明功能照亮內部的世界，高像素?cái)?shù)的內窺鏡設備清晰地呈現斷路器內部的影像。既不用拆卸，維持了斷路器的完整性，而且檢測人員可以清晰地看到斷路器內部的狀況，哪怕是細微的瑕疵，都可以看的很清楚。

工業內窺鏡能發現斷路器內部哪些問題

對斷路器內部的檢測，可以清晰地看到內部分合閘滾子、合閘彈簧、掣子等組件的具體狀況，包括潤滑度、平衡度、卡組、螺絲是否松卸等細致狀況，以便檢測人員對斷路器的狀況做出準確的判斷。一旦發現裂紋等缺陷，還可以使用內窺鏡對缺陷進行測量，以反映問題的嚴重程度。筆者曾經看到過這樣一個案例，某變電站利用工業內窺鏡對磁柱式斷路器的開關A|B|C相進行檢測，檢查合閘電阻動觸頭與連板連接處是否存在軸銷脫落的問題，檢測時間從拆卸所需至少3天縮減到2個小時，內窺鏡檢測效率之高，有目共睹。

使用工業內窺鏡檢修斷路器的優點

免拆卸，節省時間、提高效率，避免破壞斷路器的整體性能；

直觀地看到斷路器內部狀況，不用再依賴主觀判斷和個人經驗猜測；

提升檢查精度，可以對斷路器缺陷進行量化分析；

保障斷路器正常工作，從而可以在異常狀況出現時保護其他相關設施的安全，避免事故、控制成本。
