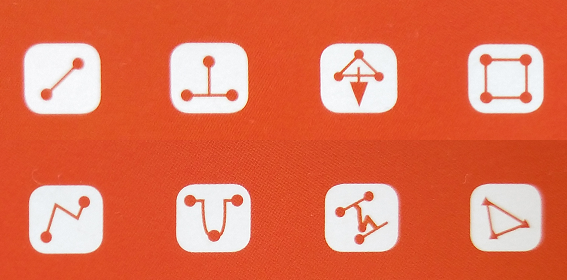

工業內窺鏡檢測發現缺陷就算完事了嗎？當然沒有這么簡單，往往還需要對缺陷進行測量。工業內窺鏡的測量類型主要包括：長度、點到線、深度、區域、多段、深度剖面、區域深度剖面、測量平面這8種。在對工業設備內部狀況的無損檢測應用中，可以采用這些類型對發現的缺陷進行測量，以幫助評估缺陷的嚴重程度。在這個過程中，選擇正確的測量類型很重要，可以讓測量工作事半功倍。下面針對每種類型為您推薦相應的測量應用。

長度：這是內窺檢測中經常使用的類型，用于簡單的功能或組件測量；測量裂紋長度、通過膨脹或侵蝕/腐蝕/磨損形成的組件尺寸遷移等；

點到線：渦輪葉片邊緣損壞；間隙寬度；焊縫寬度；缺失的刃角；

深度：葉尖到護罩間隙；腐蝕、侵蝕或FOD沖擊形成的凹坑或凹痕；管道內徑；焊縫高度；定子葉片；間隙寬度；

區域：在工業內窺檢測中也稱為面積測量，用于刃角；涂層損耗；凹坑或腐蝕的表面區域；FOD沖擊的區域；

多段：裂紋的總長度；沿彎曲表面的總長度；

深度剖面：孤立腐蝕或侵蝕凹坑的深度；FOD沖擊損壞的深度；焊縫高度或磨損槽深度；表面輪廓的快速評估；

區域深度剖面：腐蝕、侵蝕和凹陷；FOD沖擊損壞；最大焊接高度；最大磨損槽深度；

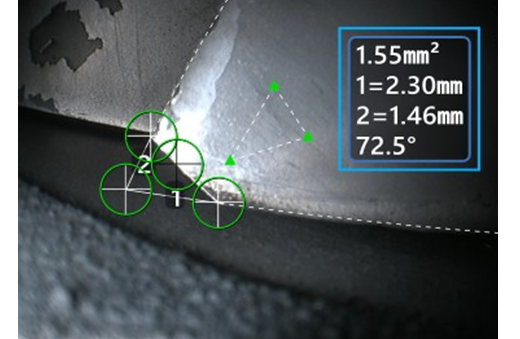

測量平面：需與其他測量類型配合使用，例如：與“區域”配合用于缺角測量；與“點到線”配合用于葉片邊緣損壞；與“深度”配合用于葉尖到護罩間隙；與“長度”或“點到線”配合，用于小特征測量；與“區域深度剖面”配合在凹坑視野中測量。如下圖所示，為借助“區域”及“測量平面”測量葉尖掉塊的大小及面積。

在工業內窺鏡檢測中，缺陷的準確評估對于決策至關重要：提升檢測頻率、進行維修、抑或是停機更換設備，這些對于企業的安全運轉、以及經濟成本的控制都有很大影響，因此測量務必準確，這就要求選擇正確的測量類型。現階段能夠全方位支持本文介紹的這些測量類型的品牌并不多，韋林工業內窺鏡MViQ的相位掃描三維立體測量和雙物鏡三維立體測量技術具有這8種測量類型，能夠針對各種缺陷進行準確測量。
